电源防雷
雷击是年复一年的严重自然灾害之一。随着我国改革开放的深入,现代化建设的不断提高,我国的通信技术和计算机网络系统已具有了世界先进水平。通信设备越来越多,规模越来越大,避雷、过压防护已成为具有时代特点的一项迫切要求。随着设备的高度集成化和计算机网络的发展,一方面大型电子计算机网络、程控交换机组等系统设备富含大量的CMOS半导体集成模块,而耐过电流、耐雷电压的水平反而随之降低,另一方面由于信号来源路径增多,系统较以前更容易遭受雷电波的侵入,致使雷电灾害频频发生。

雷击的分类:
直击雷击――是指雷电直接击在建筑物、构架、树木、动植物上,由于电效应、热效应和机械效应等混合力作用,直接摧毁建筑物,构筑物以及引起人员伤亡等,由于直击雷的电效应,有可能使机房微电子设备遭受浪涌过电压的危害。
LEMP――(又称二次雷击)是指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压,该电压通过传导体传送至设备,间接摧毁微电子设备。LEMP对微电子设备,特别是通讯设备和电子计算机网络系统的危害最大,据资料显示,微电子设备遭雷击损坏,80%以上是由感应雷引起的。
操作过电压――是指当电流在导体上流动时,会产生磁场储存能量,电流越大,导线越长,储能越多,所以当负载(特别是电感性大负载)电器设备开关时,会产生瞬时过电压,操作过电压同LEMP一样,可以间接损坏微电子设备。
雷击属于浪涌的一种,浪涌也叫突波,顾名思义超出正常工作电压的瞬间过电压。

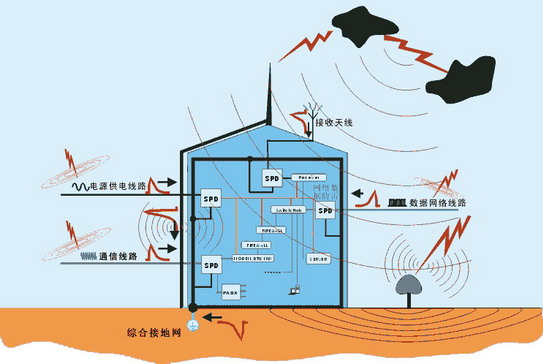

雷电过电压对大搂内部电子设备的损害主要有以下途径:
网络数据线路在远端遭受直接或LEMP,沿网络线路进入设备
有线通讯线路在远端遭受直接或LEMP,沿通讯线路进入设备
建筑物内部的各种线路,雷击电磁脉冲辐射,进入设备
电源供电线路在远端遭受直接或LEMP,沿供电线路进入设备
地电压过高,反击进入设备
天线遭受直接雷击 或 接收LEMP
避雷针引下线,在避雷针接闪泄放雷电流时,产生的雷击电磁脉冲辐射
临近建筑物或附近地面、树木等遭受雷击,同时带来LEMP 和 附近地面的跨步电压(地电压反击)
95%的闪电发生在云对云之间,可以产生几百千安培的电流和极强的LEMP

LEMP电源系统保护:

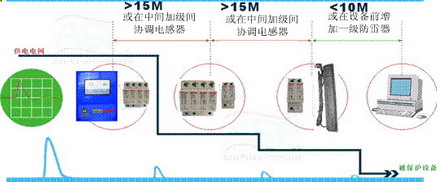

LPZ0B~LPZ1电源一级防雷粗保护:在总电源配电箱电源进线端安装一套一级电涌保护器吸收高能雷电流;以实现电源一级防雷粗保护。电涌保护器的闪电脉冲电流在10/350下可达50KA;三个相线模块和一个NPE模块分别并接在总电源交流配电屏输入端的相线及零线与地线之间,电涌保护器前端串接断路器。
LPZ1~LPZ2电源二级防雷防过压细保护:在各楼层总电源配电箱电源进线端并联接入一套二级电涌保护器吸收低能雷电流和浪涌过电压,以保护设备的安全。其最大放电电流在8/20下可达40KA;三个相线模块和一个NPE模块分别并接在电源分配电屏电源输入端的相线及零线与地线之间,防雷器前端串接断路器。
如一级防雷器和二级防雷器之间的电缆长度不能达到10米,则需在一级和二级之间串联退耦器TPS-DE-63,以满足保护要求。
LPZ2~LPZ3各电源三级防雷防过压精细保护:在重要设备前端加装避雷插座,吸收低能雷电流和浪涌过电压,作为防雷三级保护。

第一级防雷的目的: 防止直接的传导雷进入 LPZ 1区,将上万至数十万付的浪涌电压限制到2500-3000伏
第二级防雷的目的: 进一步将通过第一级电涌保护器的残余浪涌电压或限制到1500-2000伏,对LPZ1 - LPZ 2 实施等电位连接。
第三级防雷的目的: 最终保护设备的手段,将残余浪涌电压的值降低到1000伏以内,使浪涌的能量不致损坏设备。
